Keskmise sagedusega induktsioonkuumutite seeria

Kesk- ja kõrgsagedusliku elektromagnetilise induktsioonkuumutuse põhimõtte tutvustamine

Elektromagnetilise induktsiooni põhimõte kõrgsagedusliku induktsiooni pöörisvoolu soojusefekti tekitamiseks töödeldava detaili soojendamiseks on sisuliselt võimsuse reguleerimise funktsiooniga sagedusmuundur. Küttevõimsus 50 Hz toitesagedusega toiteallikas 10 kHz või kõrgemaks kõrgsageduslikuks toiteallikaks, kõrgsagedusvool läbi mähise vahelduva magnetvälja tekitamiseks, kui kuumutatud metallist tooriku kaudu kulgev magnetväli, metallist tooriku kaudu kulgev vahelduv magnetjoon moodustab silmuse, nii et selle ristlõike keerises tehke kohalik küte ja saavutage seejärel tööstusliku kütte eesmärk.

WTR IF induktsioonsoojendi tutvustus

WTR IF induktsioonsoojendi on täiustatud tööriist tööstuslike tarvikute paigaldamiseks ja demonteerimiseks tööstusliku ülekande valdkonnas, mis võib parandada paigaldamise või hoolduse kvaliteeti. See on tavapäraste meetoditega võrreldes kiire, lihtne ja energiasäästlik. Saab rakendada järgmistes valdkondades:

1.1 Elektromehaanilise tööstuse hooldus:

Suurte mehaaniliste ja elektriliste seadmete demonteerimine ja paigaldamine, näiteks laagri sisehülsi, hammasratta, ketiratta, vastasratta, haakeseadise, ühendusvõlli, tasakaalustusvõlli, rullmootori rootori ja muude suurte toorikute paigaldamine ja demonteerimine;

1.2 Naftakeemiatööstus

Naftatorustiku eelsoojendus, torujuhtme soojuskatmine, õlimahuti soojendamine jne;

1.3 eelsoojendus enne keevitamist, kuumtöötlus ja vesiniku eemaldamine

Torude eelsoojendus enne keevitamist, vormi eelsoojendus, toru vesiniku eemaldamise töötlemine pärast keevitamist, teraskonstruktsiooni keevitusjärgne kuumtöötlus, katla peaaurutoru keevitusjärgne kuumtöötlus

Kohandage töötingimuste ja lühitutvustuse toimimisega

1. Termiline kokkupanek

Esiteks asetage kohandatud induktsioontööriistad kuumutatava detaili sisse (temperatuuri erinevuse jaoks saab sisemist ja välist rõngasensorit korraga soojendada); adsorbeerige temperatuuriandur töödeldava detaili sisemise rõnga külge, lülitage küttetemperatuuri seadistamiseks sisse peremeestoiteallikas ja käivitage seade kuumutamiseks. Ajarežiimis ei kasutata temperatuuriandurit.

2. Termiline lahtivõtmine

Kõigepealt on abimaterjal ja lahtivõetav toorik paigas, seejärel keeratakse töödeldava detaili ümber isolatsioonitekk, isolatsioonitekk mähitakse induktsioonkaabliga isolatsioonitekile, temperatuuriandur adsorbeeritakse toru servas. toorik, seadke temperatuur ja aeg ning käivitage seadmed soojendamiseks. (Demonteerimiseks on vaja välist jõudu)

3. Eelsoojendage enne keevitamist ja eemaldage vesinik pärast keevitamist

Kohandatud induktsioonveok

Asetage troopiline või induktsioonsõiduk keevitusasendisse, kinnitage troopika, et vältida libisemist, mille tulemuseks on halb kütteefekt; seadke küttetemperatuur, asetage andur keevitusasendisse, seejärel käivitage seade, soojendage seadet automaatselt, eemaldage asjakohane seade, keevitusoperatsioon.

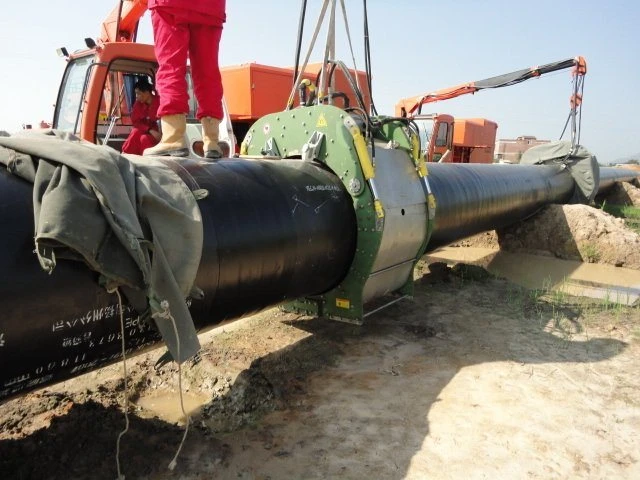

4. Eelsoojendage torujuhe

Eelsoojendage tööriistad

Kui on olemas kohandatud tööriistad, saab selle asetada otse eelsoojendusasendisse. Kui kasutatakse induktsioonkaablit, asetage esmalt tooriku pinnale isolatsioonitekk, seejärel mässige induktsioonkaabel ja seejärel seadke temperatuur, asetage andur tooriku välisseinale, alustage kuumutamist ja lõpetage automaatne väljalülitus. .

Mõned WTR IF mähise küttekeha parameetrid (suuremat võimsust saab kohandada vastavalt tooriku parameetritele)

WTR IF induktsioonkütte omadused ja peamised tehnilised näitajad

WTR keskmise sagedusega induktsioonkütte toiteallikas on DSP + IGBT struktuuri energiasäästlik toode; toode on IGBT-inverter ja kasutab DSP-d täielikuks digitaalseks täpseks juhtimiseks, tagades alati, et IGBT töötab ZCS-i (voolunulllüliti) olekus; täielik õhkjahutusstruktuur vähendab oluliselt võimsuskadu; erinevad tööjuhtimisrežiimid ja seatud funktsioonid võimaldavad seadmetel vastata peaaegu kõikide induktsioonkuumutusjuhtude protsessinõuetele; täiuslikud piirangukaitsemeetmed võimaldavad seadmetel säilitada pideva ja ohutu töö erinevates töötingimustes.

2) Toiteallikas on täielikult õhkjahutusega struktuur, põhimootor, trafo ja kondensaatorirühm on õhkjahutusega.

3) Õhkjahutuse andureid saab kasutada paljudel juhtudel; kogu süsteem ei vaja vett.

5) Katkematu töö konstruktsioon: toiteahela kiire lõikamise või välgu või juhusliku kaitse korral saab seade automaatselt diagnoosida ja automaatselt naasta normaalsesse tööolekusse (käsitsi taaskäivitamine), et vältida tootmiskadu. põhjustatud seiskamisest.

7) Seadme väljund on trafo isolatsioonitüüp, kõrge turvalisus, mis vastab Euroopa ja Ameerika standarditele.

9) Ajastatud tööfunktsioon: positiivse ajastuse ja automaatse väljalülitusfunktsiooniga.

15) Seadme kasutegur 75%, võimsustegur 0,90 (väljundvõimsuse ja trafokarbi sisendvõimsuse suhe 50% nimivõimsusel). Enamiku magnetiliste metallist kütteseadmete toiteallikad võivad olla üle 75% tõhusad.

16) Seadme maandussüsteem on ohutu ja töökindel (sealhulgas seadmete sisend- ja väljalaskeliinid ning ostja tagab elektrijaotuskapis töökindla ühenduspunkti ja usaldusväärse maanduse). Seadmel on täielik ohutus- ja kaitsefunktsioon. Häire- ja kaitsesündmuste salvestamise ja vaatamise funktsioon: seade salvestab kõik töö ajal ilmnevad häire- ja kaitsesündmused, mida operaatorid saavad igal ajal vaadata, mis aitab kaasa seadmete rikete diagnoosimisele ja probleemide analüüsile.

17) Küttekaabli isolatsiooniklass: klass F.

Seadmete maandussüsteem on ohutu ja töökindel (sealhulgas seadmete sisenemis- ja väljumisliin, ostja peab tagama elektrijaotuskapis usaldusväärse ühenduspunkti ja usaldusväärse maanduse)

Sisseehitatud väljundahel (sh andur / andur / kaabel, pikenduskaabel / vaskrida) isolatsioonitakistuse võrguseire (valikuline) funktsioon (st lekke tuvastamise funktsioon), saab kuvada isolatsioonitakistuse väärtust, saab määrata isolatsioonitakistuse häire / kaitseväärtuse .

Häire- ja kaitsesündmuste salvestamise ja vaatamise funktsioon: seade salvestab kõik töö ajal toimunud häire- ja kaitsesündmused, operaatorid saavad neid igal ajal vaadata, mis on seadme rikete diagnoosimiseks ja probleemide analüüsimiseks väga soodne.
